プリント基板搬送装置 |
|

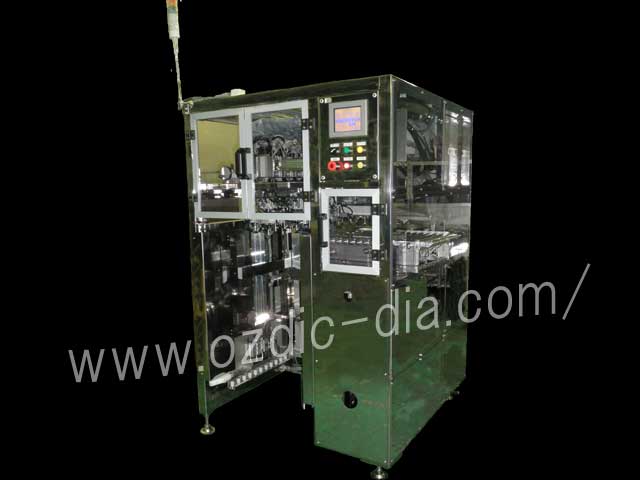

マガジンラック仕様 |
|
t0.04 〜 t2.5基板を専用ラックから抜取(投入)または挿入(受取)する装置です。 ラックはお客様既存ラック、もしくは弊社でご準備も可能です。 ラックの種類により装置形状が変わります。チャック付きラックにも対応いたします。 装置能力:10sec/枚〜 ラックストック数は、ご要望数と設置スペースによって決まります。 使用例:実ラック×2個 空ラック×2個 処理中ラック×1 製品を接触したくない場合にお勧めです。 |
|
平積ラック仕様(ROBOT仕様対応可 合紙挿入抜取仕様対応可 整列、中心、基準側合せ対応可) |
|
t0.04 〜 t2.5基板を積載テーブルもしくはトレー(コンテナ、パレット)から抜取(投入)または挿入(受取) する装置です。 トレーはお客様既存トレー、もしくは弊社でご準備も可能です。 装置能力:6sec/枚〜(260サイズ) 10sec/枚〜(500サイズ) 積載量:Max350mm(リフター使用時) 台車積載も対応可 ヘッド移載、基板昇降、合紙昇降には、電動アクチュエーターを使用し、タクトアップの向上と製品に対しての ソフトタッチを考慮しています。 トレーの場合チェンジャーも準備しています。数はご要望数と設置スペースによって決まります。 最近は、ROBOT仕様が非常に増えてきています。 使用例:トレー×2ヶ所+合紙置場×1箇所 片側のトレーを使用中に手動交換ができます。 (設置スペース:1850W×1850Lx2200H (通常仕様合紙付:1000W×1850×2100H) |
|

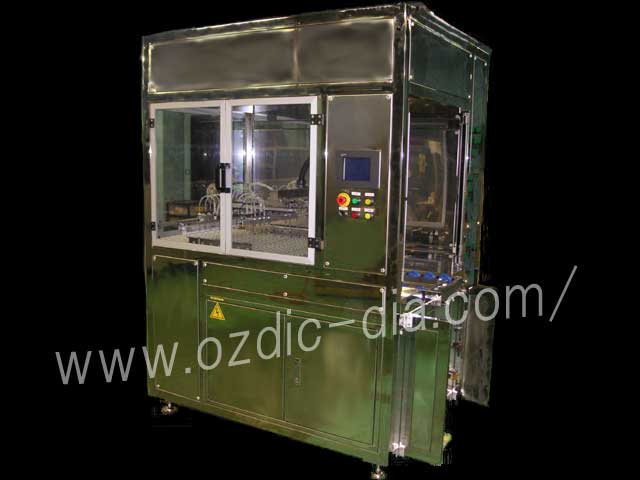

V型ラック仕様(薄板製品用 合紙挿入抜取仕様対応可 整列、中心、基準側合せ対応可) |
|
t0.04 〜 基板を専用ラックから抜取(投入)または挿入(受取)する装置です。 ラックはお客様既存ラック、もしくは弊社でご準備も可能です。 装置能力:8sec/枚〜(合紙無) 12sec/枚〜(合紙有) 積載量:Max100mm ラックチェンジャーも準備しています。数はご要望数と設置スペースによって決まります。 薄板製品用の装置です。薄板(〜t0.4)はV型ラック仕様をお勧めいたします。 |
|
L型ラック仕様(厚板製品用 合紙挿入抜取仕様対応可 整列、中心、基準側合せ対応可) | |
t0.4 〜 (自立できる製品)基板を専用ラックから抜取(投入)または挿入(受取)する装置です。 ラックはお客様既存ラック、もしくは弊社でご準備も可能です。 装置能力:8sec/枚〜(合紙無) 14sec/枚〜(合紙有) 積載量:Max200mm ロングラックにも対応いたします。 ラックチェンジャーも準備しています。数はご要望数と設置スペースによって決まります。 厚板製品用の装置です。厚板(t0.4〜)はL型ラック仕様をお勧めいたします。 最近は、ROBOT仕様が増えてきています。 ROBOT仕様の場合は、ラック積載時に傾斜角度を変え、積載基板や合紙を滑りにくくしています。 使用例:L型ラック×2ヶ所+合紙置場×1箇所 片側のトレーを使用中に手動交換ができます。(設置スペースが必要です) |
|

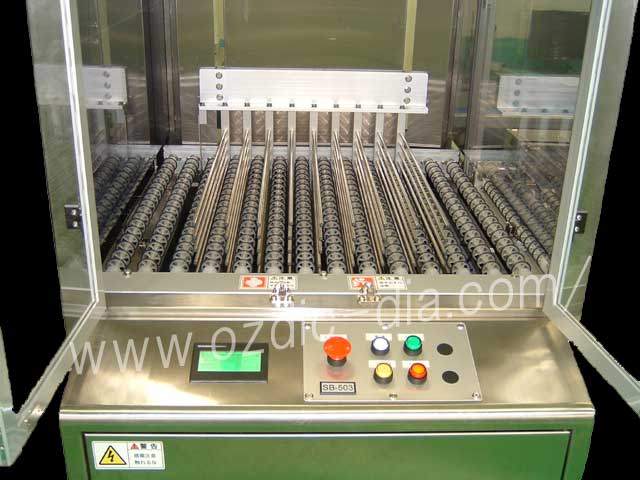

各種コンベヤー(方向変換機・反転装置・ストックコンベヤー・タクトコンベヤー・冷却コンベヤー他) | |
方向変換機 ライン中に進行方向を変える、もしくは製品の向きを変える装置です。 反転装置 ライン中に製品の表裏を反転させる装置です。装置能力:10sec/枚〜 主に露光・印刷・研磨ラインでの用途が多いです。 ストックコンベヤー ライン中の中間バッファ装置です。 t0.6 〜 t1.6基板を1枚ずつストックします。設定された所定時間後に排出する事も可能です。 先入れ後出し式:ストック時は1段毎で上昇し、払出は1段毎で下降します。 先入れ先出し式:ストック時は1枚毎所定の場所へ格納され、 払出は先に格納された1枚毎所定の場所から取出し排出します。 |
|
タクトコンベヤー(接続コンベヤー) ライン中の設備間の装置です。 装置能力:ライン速度に準じます 冷却コンベヤー(冷却ブロック接触式) 実装ライン中にリフロー後の冷却装置です。 冷却媒体:チラーによる冷却 23度設定 冷却温度:90℃→23℃ |
|
